نمای ساختمان

پوسته ی بیرونی هر ساختمان، نمای آن است که در اولین نگاه توجه ما را جلب می کند. از جمله نماهای پر طرفدار می توان به نمای ساختمانی کرتین وال اشاره کرد.

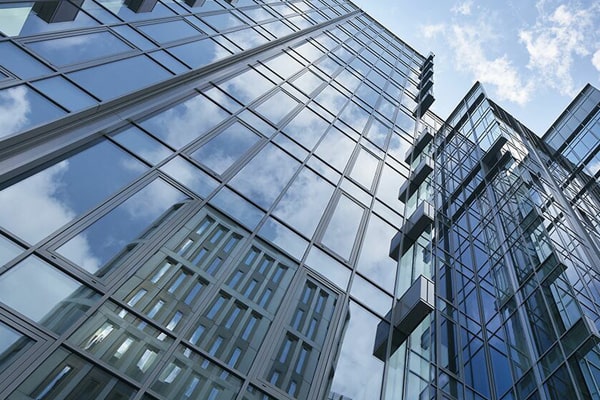

 نمای ساختمانی کرتین وال یک سازه شیشه ای آلومینیومی است که در جلوی ساختمان اجرا می شود.

آن چه که در انتخاب متریال برای اجرای نمای ساختمانی مهم است و معماران برای طراحی و اجرای آن در نظر می گیرند مسائلی از قبیل موقعیت جغرافیایی و آب و هوایی ، تعداد طبقات ساختمان ، سلیقه و حتی بودجه مالی کارفرمایان می باشد.

در این مقاله در ارتباط با نما ساختمانی کرتین وال و تفاوت آن با دیگر نماها می پردازیم.

نمای کرتین وال چیست؟

یکی از نماهای مدرن ساختمانی نمای کرتین وال است. نمای کرتین وال در واقع جز دسته‌بندی نماهای خشک و نماهای تهویه شونده محسوب می شود.

نمای لامل یا همان نمای کرتین وال ساختاری خود ایستا دارد،که به معنای این است که سنگینی وزن بالای شیشه را بر روی سازه کرتین وال یا همان لامل‌ها و شاسی کشی‌های مربوطه نگه می‌دارد و بر روی دیگر اجزای سازه ساختمان فشاری وارد نمی‌کند.

نمای کرتین وال نمایی شیشه ای است که سنگینی حاصل از وزن شیشه‌ها و بار انرژی‌های حاصل از باد، طوفان و بارندگی‌ها، متوجه پوسته خارجی نمای ساختمان می‌شود و متوجه خود ساختمان نخواهد بود.

در واقع کرتین وال یک سازه مجزا در ساختمان به شمار می‌رود که یکی از انواع نماهای شیشه‌ای ساختمان و بهترین از نظر مسائل سازه در ارتفاع محسوب می شود.

در این نوع نمای ساختمانی از مصالح سبک، به ویژه از ترکیب آلومینیوم و شیشه استفاده می‌شود.

مزایای سیستم‌ کرتین وال

یکی از انتخاب های پرطرفدار برای ساختمان‌های مدرن  نمای ساختمانی کرتین وال است. این نوع از نمای ساختمانی با استقبال زیاری روبه‌رو بوده است.

کرتین وال جایگاه مناسبی در بین نماهای مدرن ساختمانی دارد. در اینجا به برخی از مزیت های  این نما اشاره خواهیم کرد.

1. سیستم کرتین وال در شرایط مختلف آب و هوایی قابل استفاده است و در برابر آب و هوای مختلف مقاومت می کند.
2. نمای کرتین وال از مقاومت و استحکام بالایی برخوردار است، بنابراین گزینه ی مناسبی برای مناطق زلزله خیر و پر رفت و آمد محسوب می‌شود.
3. با طراحی اصولی ، در برابر باد مقاوم خواهد بود و از انتقال فشار باد به بدنه اصلی ساختمان جلوگیری می کند.
4. زیبایی نمای ساختمان با استفاده از کرتین وال دو برابر شده و ظاهر ساختمان بسیار زیبا و شکیل خواهد شد.
5. از وارد شدن بار اضافه به ساختمان جلوگیری می کند و هیچ گونه بار اضافی به ساختمان وارد نمی شود.
6. به دلیل مقاومت بالا در برابر نفوذ آب به ‌راحتی می‌تواند فضای داخل ساختمان را خشک نگهداری کند. از اینرو برای آب‌ و هوای دائماً مرطوب و بارانی گزینه ی مناسبی خواهد بود.
7. کرتین وال می‌تواند میزان گرمای از دست رفته ی موجود درون ساختمان را کاهش دهد. در نتیجه می‌تواند منجر به کاهش مصرف انرژی در ساختمان شود.
8. سیستم کرتین وال عایق صدا نیز می باشد و سبب می‌شود تا صدا و آلودگی صوتی کمتری از محیط بیرون وارد ساختمان شود.
9. این نوع از نمای ساختمان در برابر آتش نیز مقاوم هستند. سیستم‌های کرتین وال می‌توانند به کاهش سرعت گسترش آتش کمک کنند.
10. استفاده از پانل‌های شیشه‌ای در سیستم کرتین وال، نور درون ساختمان بسیار بیشتر می‌شود و می‌توان در طول روز از نور خورشید و طبیعی بهره برد. به این ترتیب فضای داخل ساختمان روشن‌تر شده و نیاز به مصرف برق نیز کمتر می‌شود.
11. نمای کرتین وال نصب بسیار ساده و راحتی دارد که می‌تواند ساخت سازه را ساده‌تر کند.
12. این نما علاوه بر اینکه بسیار زیبا می باشد هزینه و قیمت مقرون‌به‌صرفه‌ای دارد که سبب می‌شود تا بتواند برای هر نوع سازه‌ای و با هر میزان هزینه‌ای مناسب باشد

روش‌های نصب و اجرای  نمای ساختمان کرتین وال

در این قسمت، درباره روش نصب نمای کرتین وال به دو روش استیک و یونیتایزد می پردازیم:

 نصب کرتین وال با روش استیک   Stick :

در روش استیک، تمامی مراحل ساخت و نصب سیستم کرتین وال به غیر از تولید پروفیل آلومینیومی در محل پروژه انجام می شود.

ساخت و نصب کرتین وال با این روش برای ساختمان‌های معمولی، اداری و تجاری استفاده می شود و به تناسب همین موضوع هزینه کمتری را نیز در بر خواهد داشت.

 نصب کرتین وال با روش یونیتایزد Unitized :

در این روش کلیه قطعات و قاب‌های نمای کرتین وال درکارخانه ساخته می شود و سپس شیشه ها نیز درون قاب‌ ها نصب می‌شوند و پس از آن به محل پروژه حمل و به صورت کشویی در محل‌های در مورد نظر نصب می‌شوند.

این روش نسبت به روش قبل گران تر است، اما مزایای فراوانی دارد. از جمله این مزایا می‌توان به سرعت بالاتر در نصب و امنیت و استحکام بیشتر سازه به خصوص برای برج‌های بلند اشاره کرد.

انواع نمای ساختمانی کرتین وال

آن چه باعث متفاوت شدن ظاهر خارجی نماهای ساختمانی کرتین وال می شه، تفاوت در نحوه ی فیکس کردن شیشه در فضای مابین لامل ها است.

کرتین وال انواع مختلفی دارد و پر کاربردترین آن‌ها که حتما شما هم زیاد در کوچه‌ها و خیابان‌های اطراف محل زندگی‌تان دیده‌اید، نماهای کرتینوال شیشه‌ای هستند. در زیر به انوع مختلف این سیستم اشاره کردیم.

نمای کرتین وال فریم لس

در نمای کرتین وال بدون فریم از چسب های استراکچرال برای تثبیت شیشه در فضای بین لامل های استفاده می شود. در نتیجه سطح خارجی نسبتا یکنواختی از شیشه ایجاد می شود.

نمای کرتین وال فیس کپ

در نمای فیس کپ شیشه ها بین لامل هایی که به صورت افقی و عمودی نصب شده اند فیکس می شوند. سپس شیشه ها با اتصال درپوش با دماغه لامل در محل خود نصب می گردند.

سیستم سمی فریم لس

این روش ترکیبی از فیس کپ و نمای فریم لس است که ظاهر متفاوتی به نمای خارجی ساختمان می بخشد.

روش یو چنل

سیستم یو چنل در واقع زیرمجموعه ای از نمای فریم لس یا فول فریم لس محسوب می شود تنها تفاوت این روش این است که از کلاف آلومینیومی دور شیشه استفاده نمی شود. قیمت تمام شده این روش پایین تر از روش بدون فریم است.
